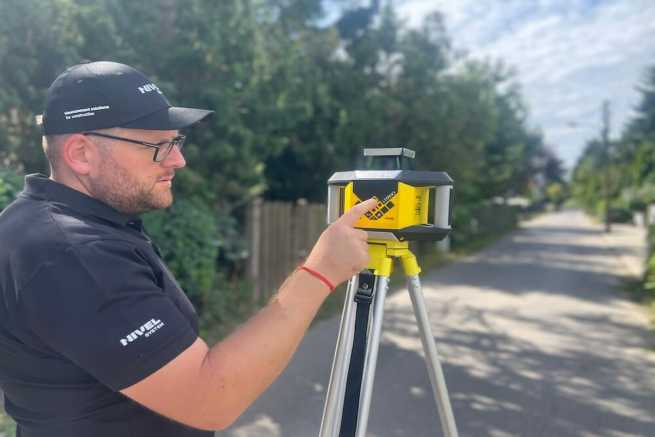

Niwelator laserowy rotacyjny - czym różni się od krzyżowego i kiedy jest niezastąpiony?

Co faktycznie odróżnia niwelator laserowy rotacyjny od lasera krzyżowego?

Niwelator laserowy rotacyjny (niwelator obrotowy) tworzy obrotową płaszczyznę odniesienia 360°, zwykle o zasięgu do 400-1000 m z detektorem. To narzędzie projektowe do pracy w terenie niwelacja dużych działek, roboty drogowe, fundamenty, place składowe, podbudowy pod kostkę. Głowica obracająca się z regulowaną prędkością emituje wiązkę, którą detektor odczytuje na łacie, umożliwiając szybkie określanie różnic wysokości w wielu punktach.

Laser krzyżowy odwrotnie rzutuje zwykle jedną lub kilka linii (poziom, pion, ewentualnie linie ukośne) o zasięgu efektywnym 10-30 m bez detektora i do ok. 50-70 m z detektorem. Sprawdza się przy montażu ścianek działowych, sufitów podwieszanych, układaniu płytek czy zabudowach GK. Tam, gdzie wymagana jest duża długość linii pomiarowej i praca w słońcu, laser krzyżowy ustępuje niwelatorowi rotacyjnemu zarówno pod względem zasięgu, jak i odporności na warunki zewnętrzne (pył, deszcz, wstrząsy).

Różnica dotyczy również konstrukcji i wytrzymałości niwelatory rotacyjne zazwyczaj mają wyższą klasę szczelności IP (np. IP65), amortyzację głowicy i obudowę przewidzianą do długotrwałej pracy na zewnątrz. Lasery krzyżowe są bardziej kompaktowe, lżejsze i wygodne w pomieszczeniach, ale rzadziej przystosowane do pracy ciągłej w błocie, deszczu i przy intensywnym zapyleniu.

Rola laserów krzyżowych i niwelatorów optycznych w praktyce

Lasery krzyżowe i krzyżowo‑punktowe są podstawowym narzędziem podczas prac wykończeniowych pozwalają zachować prostoliniowość fug, pion ścian, równoległość sufitów podwieszanych i precyzyjne prowadzenie instalacji w małej skali. Dają natychmiastową informację wizualną, linia widoczna na ścianie zastępuje klasyczną poziomicę na krótkich odcinkach.

Niwelatory optyczne pozostają użyteczne tam, gdzie nie ma potrzeby wyznaczania płaszczyzny 360°, a wystarczy odczyt różnic wysokości między punktami na łacie. W porównaniu z niwelatorami rotacyjnymi wymagają jednak pracy minimum dwuosobowej (operator + osoba z łatą) i są mniej wygodne przy częstych zmianach lokalizacji stanowiska. Dlatego w wielu firmach stopniowo zastępuje się je niwelatorami laserowymi rotacyjnymi, szczególnie przy inwestycjach liniowych i dużych powierzchniach.

Korzyści z zastosowania niwelatora obrotowego w pracach budowlanych

Niwelator obrotowy przyspiesza typowe prace ziemne i konstrukcyjne tj. wykopy pod fundamenty, podbudowy drogowe, niwelację pod kostkę brukową, płyty fundamentowe i posadzki. Przy zasięgu roboczym 500-1000 m jedna osoba z detektorem może w ciągu godziny skontrolować dziesiątki punktów wysokościowych, co znacząco redukuje czas w stosunku do klasycznych metod z łatą i niwelatorem optycznym.

Kluczowe jest ograniczenie błędów np. funkcję samopoziomowania i elektronicznego kompensatora utrzymują wiązkę w zadanym położeniu nawet przy niewielkim przemieszczeniu statywu czy drganiach gruntu. Błąd typowego niwelatora rotacyjnego w klasie profesjonalnej mieści się często w przedziale ±0,5-1,5 mm na 10 m, co przy długich odcinkach i powtarzalnych pomiarach daje wyraźnie lepszą kontrolę nad zgodnością z projektem.

Tego typu sprzęt zwiększa także elastyczność organizacji pracy. Jedna brygada może prowadzić równolegle różne zadania, a operator niwelatora rotacyjnego obsługuje kilka ekip, które tylko podchodzą z łatą i detektorem do kontroli poziomów. To istotne przy ograniczonych zasobach kadrowych i napiętych harmonogramach.

Tryby pomiaru w niwelatorze rotacyjnym i ich praktyczne zastosowanie

Podstawowy tryb pełnego obrotu 360° służy do wyznaczania poziomu odniesienia na dużych obszarach. Sprawdza się przy niwelacji placu czy budowie drogi, gdzie trzeba szybko ocenić, czy w danym miejscu należy grunt dosypać, czy ściąć. Operator z detektorem porusza się po terenie, a sygnał dźwiękowy i graficzny informują o położeniu względem płaszczyzny lasera.

Tryb skanowania redukuje kąt pracy głowicy do wybranego sektora, co zwiększa gęstość energii wiązki w danym kierunku. Ułatwia to pracę na dużych odległościach lub w warunkach intensywnego oświetlenia, a dodatkowo wydłuża czas pracy na jednym ładowaniu, ponieważ głowica nie musi obracać się z maksymalną prędkością wokół pełnego obwodu.

Tryb punktowy i pionownik umożliwiają precyzyjne tyczenie osi słupów, słupków ogrodzeniowych, osi ścian czy punktów pod kotwy konstrukcyjne. Wiązka w postaci punktu zamiast linii ogranicza możliwość błędnej interpretacji i jest wygodna przy przenoszeniu osi z poziomu posadzki na strop lub odwrotnie, np. przy montażu konstrukcji stalowych i żelbetowych.

Ustawianie spadków i inne funkcje zaawansowanego niwelatora rotacyjnego

W wielu realizacjach kluczowe jest nie tylko zachowanie poziomu, ale również kontrolowane nachylenienp. przy odwodnieniu nawierzchni, spadkach ciągów pieszo‑jezdnych, kanalizacji grawitacyjnej czy systemach drenażowych. Niwelator rotacyjny ze spadkami cyfrowymi pozwala wprowadzić żądane nachylenie (np. 0,5% lub 2%) na osi X lub X/Y, a następnie utrzymuje tę płaszczyznę w całym zasięgu pracy.

Elektroniczny kompensator kontroluje, czy urządzenie pozostaje w dopuszczalnym zakresie przechyłu. Po jego przekroczeniu niwelator blokuje emisję wiązki lub generuje alarm, aby uniknąć nieświadomej pracy z błędną płaszczyzną odniesienia. Jest to szczególnie istotne w sytuacjach, gdy statyw stoi na niestabilnym podłożu (świeży nasyp, rozluźniona podbudowa).

Kiedy niwelator laserowy rotacyjny jest narzędziem krytycznym?

Niwelator laserowy rotacyjny staje się narzędziem krytycznym, gdy projekt wymaga powtarzalnych pomiarów na dużej powierzchni oraz pracy w zmiennych warunkach atmosferycznych. Przy niwelacji działek pod zabudowę szeregową, budowie długich zjazdów czy parkingów, a także podczas robót drogowych, klasyczny laser krzyżowy jest niewystarczający ze względu na zasięg i brak współpracy z detektorem na dużych odległościach.

W projektach infrastrukturalnych, gdzie tolerancja błędu wysokościowego jest niewielka, niwelator rotacyjny umożliwia wielokrotną kontrolę tych samych punktów bez konieczności czasochłonnego rozstawiania optyki. Ma to znaczenie np. przy warstwach nośnych drogi, gdzie przekroczenie założonej różnicy wysokości o kilka centymetrów przekłada się na zużycie dodatkowych ton kruszywa i masy bitumicznej.

Znaczenie czujnika laserowego i pracy jednoosobowej

Czujnik laserowy (detektor) jest kluczowym uzupełnieniem niwelatora rotacyjnego. Umożliwia odczyt wiązki w pełnym słońcu, przy zasięgach sięgających setek metrów, niezależnie od widoczności samej linii. Detektor informuje sygnałem akustycznym i graficznym o położeniu łaty względem płaszczyzny lasera, co eliminuje konieczność ciągłego obserwowania głowicy.

W praktyce pozwala to realnie pracować w trybie jednoosobowym, jedna osoba przestawia zarówno niwelator, jak i porusza się z łatą i detektorem. Przy większych inwestycjach oznacza to ograniczenie zapotrzebowania na personel pomocniczy oraz zmniejszenie kosztów roboczogodzin, szczególnie na etapie robót ziemnych i przygotowawczych, które są wrażliwe kosztowo.

Jak poprawić widoczność wiązki laserowej i efektywny zasięg?

Odczyt bez detektora zależy głównie od koloru wiązki i warunków oświetleniowych. Zielona wiązka jest dla ludzkiego oka ok. 3-4 razy lepiej widoczna niż czerwona przy tym samym poziomie mocy, co zwiększa komfort pracy zarówno na zewnątrz, jak i w jasnych wnętrzach. Przy dużych odległościach i pracy w słońcu niezastąpiony jest jednak detektor, który pozwala w pełni wykorzystać deklarowany przez producenta zasięg.

Statyw dobrany do wysokości roboczej (np. 1,6-3,0 m) oraz solidna łata laserowa umożliwiają szybkie przenoszenie poziomów między różnymi punktami odniesienia. W trybie skanowania wiązka koncentruje się w wybranym sektorze, co poprawia widoczność na dalekich odległościach i zmniejsza zużycie energii. Z kolei tryb maskowania pozwala ograniczyć emisję w kierunkach zbędnych lub potencjalnie niebezpiecznych (np. w stronę ruchu drogowego).

Dobór parametrów niwelatora laserowego rotacyjnego do konkretnej inwestycji

Przy wyborze niwelatora rotacyjnego najpierw należy określić typowe zasięgi pracy. Dla małych placów budowy i ogrodów wystarczają modele o zasięgu 200-400 m z detektorem, natomiast dla inwestycji liniowych, dróg czy dużych parkingów warto rozważyć urządzenia o zasięgu 500-1000 m. Istotne są też parametry dokładności i klasy szczelności IP, które muszą odpowiadać warunkom pracy w firmie.

Jeśli projekt zakłada częste ustawianie spadków terenu, potrzebny jest laser rotacyjny ze spadkami. Przykładowo, modele NL520G i NL600G dostępne w ofercie Pomiar24. Niwelatory laserowe pozwalają na cyfrowe wprowadzanie spadków, pracę w kilku trybach (pełny obrót, skanowanie, punktowy, maskowanie) oraz oferują wysoką szczelność obudowy. Przy wyborze warto porównać także prędkości obrotowe głowicy, czas pracy na jednym ładowaniu i możliwość korzystania z akumulatorów wymiennych.

Akcesoria wspierające precyzyjne pomiary obrotowe

Z punktu widzenia dokładności pomiaru, niwelator rotacyjny jest tak dobry, jak jego wyposażenie towarzyszące. Łaty laserowe o odpowiedniej długości (często 3-5 m), stabilne statywy aluminiowe lub drewniane oraz dobrej jakości czujniki laserowe decydują o realnej powtarzalności odczytów na budowie. Niewłaściwie dobrana łata (np. zbyt krótka przy dużych różnicach wysokości) wymusza dodatkowe przełożenia i zwiększa ryzyko pomyłek.

W zastosowaniach wykończeniowych i montażowych przydatne są także pionowniki i precyzyjne poziomice, które umożliwiają szybkie wyznaczanie linii prostych, kątów prostych i poziomów. Nowoczesne lasery wielopłaszczyznowe i krzyżowe 360° uzupełniają niwelatory rotacyjne, przejmując zadania w pomieszczeniach, podczas gdy sprzęt obrotowy pozostaje podstawowym narzędziem do kontroli wysokości w terenie. Pomiar24 dostarcza kompletne zestawy wraz z akcesoriami oraz wsparcie szkoleniowe, co ułatwia wdrożenie standardów pomiarowych w firmie i minimalizuje ryzyko błędów wynikających z niewłaściwej obsługi sprzętu.
