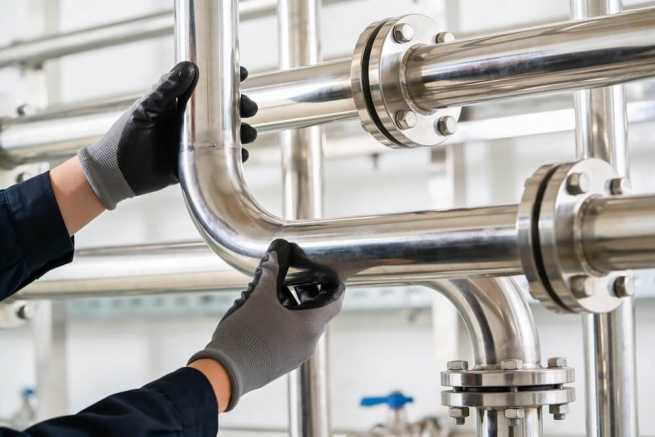

Kolana nierdzewne

Zmiana kierunku przepływu medium w instalacjach rurociągowych, a w szczególności w układach transportu pneumatycznego, stanowi jedno z najbardziej newralgicznych miejsc całej trasy przesyłowej. To właśnie w obrębie łuku cząstki transportowanego surowca zmieniają tor ruchu, wytracają energię kinetyczną i w sposób ciągły oddziałują na zewnętrzną ściankę rury. Z tego powodu kolana nierdzewne muszą spełniać rygorystyczne wymagania w zakresie geometrii, wytrzymałości mechanicznej oraz odporności korozyjnej i erozyjnej.

Prawidłowy dobór kolana rurociągowego decyduje nie tylko o ciągłości procesu technologicznego, ale również o stopniu degradacji transportowanego produktu oraz żywotności całej instalacji.

Specyfikacja techniczna i geometria kolan nierdzewnych

W nowoczesnych rurociągach przemysłowych kluczowe znaczenie ma precyzyjne dopasowanie geometrii elementu giętego do warunków przepływu i dostępnej przestrzeni montażowej. Standardowe rozwiązania nie ograniczają się jedynie do typowych kątów 45° czy 90°.

Parametry wymiarowe i zakres produkcyjny

• Średnice zewnętrzne rur (Ø) – od Ø38 mm do Ø219,1 mm, co pozwala na implementację elementów zarówno w precyzyjnych liniach dozujących, jak i w magistralach przesyłowych o wysokiej wydajności tonażowej.
• Kąty gięcia – w przedziale od 15° do 90°, umożliwiające płynne trasowanie rurociągu bez konieczności stosowania wymuszonych naprężeń montażowych.
• Promienie gięcia (R) – od wartości zwartych R=70 mm aż po łagodne łuki o promieniu R=1500 mm.
• Grubość ścianki – dobierana w zależności od ciśnienia roboczego instalacji oraz przewidywanej intensywności zużycia ściernego.
• Długość prostych odcinków końcowych (prostoliniowych) – kluczowy parametr ułatwiający stabilny montaż za pomocą złączy rurowych, obejm czy kołnierzy, redukujący turbulencje na wejściu i wyjściu z łuku oraz przyspieszający prace modernizacyjne.

Dynamika przepływu a promień gięcia (R)

Wpływ promienia kolana na prowadzenie materiału jest jednym z fundamentalnych zagadnień inżynierii transportu pneumatycznego.

Łuki o dużym promieniu (np. R=1000–1500 mm) gwarantują stopniową i łagodną zmianę wektora prędkości strugi materiałowo-powietrznej. Przekłada się to bezpośrednio na:

• zminimalizowanie zjawiska kruszenia i fragmentacji delikatnych produktów (np. granulatów, pelletu, ziaren),
• zmniejszenie miejscowego nacisku i uderzeń cząstek o zewnętrzną ściankę, co ogranicza punktową erozję materiału,
• ograniczenie powstawania tzw. „anielskich włosów” (angel hair) podczas przesyłu granulatów polimerowych.

Należy jednak pamiętać, że wybór największego dostępnego promienia nie zawsze jest rozwiązaniem optymalnym. W rurociągach o określonej dynamice zbyt długi łuk może powodować spadek prędkości krytycznej transportu, zwiększać opory liniowe oraz wymagać znacznej przestrzeni zabudowy. Dobór promienia musi stanowić kompromis pomiędzy fazą przepływu (rozrzedzona lub gęsta), gęstością nasypową, prędkością medium, podatnością na ścieranie a kubaturą instalacji.

Właściwości materiałowe – porównanie stali AISI 304 i AISI 316L

Podstawowym kryterium doboru stopu jest ocena chemicznej agresywności transportowanego medium oraz warunków otoczenia, w tym stosowanych procedur czyszczenia instalacji (CIP/SIP).

W przypadku transportu materiałów silnie abrazyjnych (o ostrych krawędziach i wysokiej twardości), sama odporność korozyjna stali nierdzewnej może być niewystarczająca. W takich warunkach zaleca się stosowanie rozwiązań specjalnych, takich jak kolana HWR z utwardzaną powierzchnią wewnętrzną lub konstrukcje grubościenne o dedykowanej odporności na erozję.

Zakres zastosowań i obszary przemysłowe

Kolana i łuki ze stali nierdzewnej są powszechnie stosowane w rurociągach (rurach nierdzewnych) transportujących szeroką gamę surowców proszkowych i sypkich:

• tworzywa sztuczne – granulaty pierwotne, regranulaty, proszki polimerowe,
• przemysł spożywczy i rolniczy – mąki, cukier, ziarna zbóż, mleko w proszku, przyprawy, mieszanki sypkie,
• sektor paszowy – pellety, premiksy, dodatki paszowe,
• przemysł farmaceutyczny i kosmetyczny – substancje aktywne (API), talki, nośniki proszkowe,
• przemysł chemiczny – pigmenty, reagenty w postaci stałej, nawozy mineralne.

Procedura doboru kolana do rurociągu – kluczowe parametry

Aby zagwarantować długą żywotność i bezawaryjną pracę systemu, proces doboru komponentu powinien bazować na weryfikacji poniższych aspektów:

• Średnica zewnętrzna i grubość ścianki – precyzyjnie dopasowane do przekroju poprzecznego istniejącego rurociągu, aby wyeliminować uskoki i zawirowania strugi.
• Geometria elementu (kąt oraz promień gięcia R) – dobrane z uwzględnieniem podatności produktu na kruszenie, ścieralności ścianki oraz ograniczeń przestrzennych.
• Długość odcinków prostoliniowych – gwarantująca bezproblemowy montaż za pomocą złączy i właściwe prowadzenie strugi przed i za łukiem.
• Gatunek stali (AISI 304 vs AISI 316L) – wyselekcjonowany na podstawie analizy chemicznej produktu, wilgotności środowiska oraz procedur mycia.
• Charakterystyka materiału sypkiego – uwzględniająca granulację, gęstość nasypową, ścieralność, twardość cząstek oraz skłonność do zbijania się.
• Parametry procesowe i montażowe – ciśnienie pracy, prędkość powietrza w rurociągu oraz nośność konstrukcji wsporczej.

Dzięki wykorzystaniu szczegółowych zestawień katalogowych i filtrów technicznych dobór kolana nierdzewnego staje się zadaniem inżynieryjnym opartym na parametrach przepływowych, a nie wyłącznie na dopasowaniu średnicy nominalnej.
